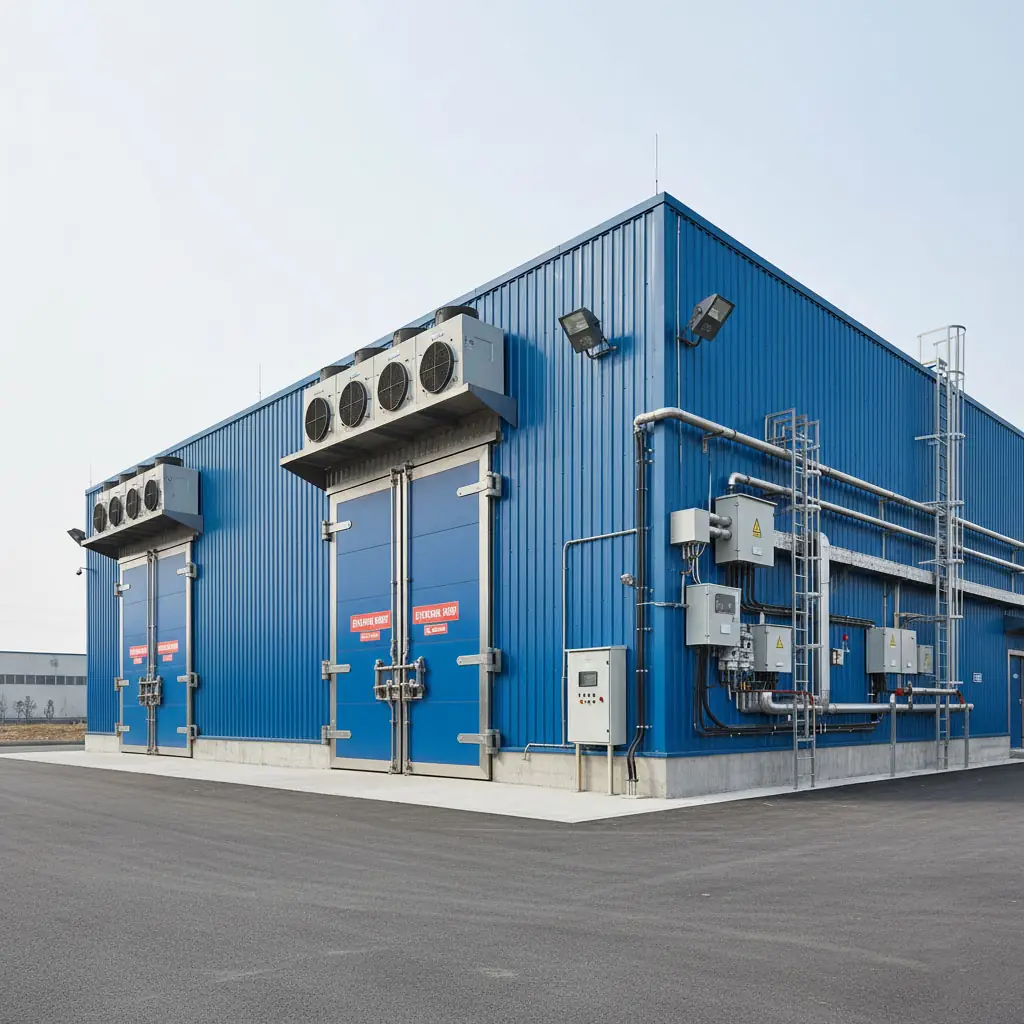

سردخانه ضد انفجار، طراحی، ساخت و مشاوره
سردخانه ضد انفجار، نوعی سردخانه صنعتی و یک سازه مهندسی پیشرفته است که بهطور اختصاصی برای نگهداری مواد حساس در محیطهای صنعتی پرخطر طراحی میشود. در صنایع نفت، گاز، پتروشیمی و آزمایشگاههای شیمیایی که حضور گازهای فرار یا غبارهای قابل اشتعال اجتنابناپذیر است، استفاده از سیستمهای برودتی معمولی میتواند منجر به فاجعه شود.
این سردخانهها با رعایت دقیقترین دستورالعملهای ایمنی جهانی نظیر ATEX و IECEx ساخته میشوند تا هرگونه احتمال ایجاد جرقه الکتریکی یا مکانیکی در سیکل تبرید به صفر برسد. در ادامه، ضمن بررسی استانداردهای طراحی و کلاسبندی محیطی، به معرفی تجهیزات تخصصی، کاربردها و نحوه محاسبات فنی این سیستمها در شرکت سیروان تهویه میپردازیم.
سردخانه ضد انفجار
چیست؟
سردخانه ضد انفجار، اتاقکی عایق و مجهز به سیستم سرمایشی است که تمامی اجزای داخلی و خارجی آن (از کمپرسور و فنها گرفته تا کلیدهای روشنایی و سنسورها) بهگونهای طراحی شدهاند که تحت هیچ شرایطی باعث افروزش (Ignition) جو قابل انفجار محیط نشوند.
در یک سردخانه معمولی، عملکرد رلهها، کنتاکتورها و حتی اصطکاک مکانیکی فنها بهطور طبیعی ایجاد «میکرو جرقه» میکند. این جرقهها در محیطهای عادی بیخطرند، اما در اتمسفری که حاوی بخارات حلال، گازهای هیدروکربنی یا مواد اشتعالزا باشد، دقیقاً نقش «چاشنی انفجار» را بازی میکنند.
بنابراین، تفاوت اصلی این سیستم با سردخانههای صنعتی، در استفاده از تجهیزات EX (ضد جرقه) و نوع کابلکشی حفاظتشده است. این سردخانهها بسته به نیاز کارفرما، قابلیت طراحی در بازههای دمایی مختلف (از نگهداری کاتالیستها در دمای مثبت تا انجماد مواد شیمیایی در دمای منفی) را دارند، بدون اینکه امنیت سایت را به خطر بیندازند.
چرا در برخی صنایع نیاز به سردخانه ضد انفجار داریم؟
در برخی از صنایع، مفهوم «مثلث آتش» (سوخت، اکسیژن و حرارت/جرقه) بسیار حیاتی است. در یک سایت پتروشیمی یا انبار رنگ، سوخت (بخارات شیمیایی) و اکسیژن همواره حضور دارند. تنها عامل متغیر، «جرقه» است که باید حذف شود.
عدم استفاده از سردخانه ضد انفجار در این محیطها، به معنای وارد کردن یک منبع جرقه دائمی به انبار مواد منفجره است. نیاز صنایع به این تجهیزات بر سه محور اصلی استوار است که میتوانید آنها را در ادامه مشاهده کنید.
کنترل دما همزمان با حذف ریسک جرقه
بسیاری از مواد شیمیایی، دارویی و پتروشیمیایی (مانند رزینها، پراکسیدها و کاتالیستها) دارای «نقطه اشتعال» پایینی هستند و باید حتماً در دمای پایین نگهداری شوند تا تبخیر نشوند. سردخانه ضد انفجار، این برودت را تأمین میکند در حالی که خودِ سیستم سرمایشی، ایمن باقی میماند.
طبقهبندی محیطهای خطرناک
بر اساس استانداردهای بینالمللی، محیطهای صنعتی به نواحی یا Zoneهای مختلف تقسیم میشوند. این تقسیمبندی به نحوی است که میزان احتمال و خطر وجود گازها در محیط مورد نظر را مشخص میکند. این طبقهبندی لزوم استفاده از سردخانه ضد انفجار را مشخص میکند.
الزامات HSE و پوشش بیمهای
رعایت اصول ایمنی، بهداشت و محیط زیست (HSE) در صنایع مادر یک الزام قانونی است. استفاده از تجهیزات فاقد گواهینامه ضد انفجار، علاوه بر خطرات جانی، میتواند منجر به لغو پوششهای بیمهای و جریمههای سنگین در صورت بروز حادثه شود.
استانداردهای طراحی سردخانههای ضد انفجار
در طراحی تجهیزات برای محیطهای پرخطر، هیچچیز سلیقهای نیست. تمامی اجزای یک سردخانه ضد انفجار باید بر اساس دستورالعملهای مدون و سختگیرانه بینالمللی انتخاب و مونتاژ شوند. کوچکترین انحراف از این استانداردها، میتواند گواهی ایمنی کل سایت را باطل کرده و جان پرسنل را به خطر بیندازد.
در شرکت سیروان تهویه، مبنای محاسبات و تأمین قطعات بر اساس دو استاندارد مرجع است که در ادامه به آنها میپردازیم.
استانداردهای ATEX و IECEx
این دو استاندارد که در ادامه توضیح داده شدهاند، معتبرترین مراجع جهانی برای تجهیزات ضد انفجار هستند.
- استاندارد ATEX: (برگرفته از عبارت فرانسوی Atmosphères Explosibles) دستورالعمل اتحادیه اروپا است که استفاده از آن در اکثر پروژههای نفت و گاز ایران الزامی است. این استاندارد تجهیزات را بر اساس میزان ایمنی و محیط نصب دستهبندی میکند.
- استاندارد IECEx: یک سیستم گواهینامه بینالمللی زیر نظر کمیسیون بینالمللی الکتروتکنیک (IEC) است. داشتن گواهی IECEx برای قطعات (مانند موتور یا سنسورها) تضمین میکند که آن قطعه تستهای ایمنی را در آزمایشگاههای معتبر جهانی گذرانده است.
طبقهبندی مناطق خطر
برای انتخاب صحیح سردخانه ضد انفجار، ابتدا باید بدانید که محل نصب دستگاه در کدام «زون» قرار دارد. طراحی سیستم برودتی برای هر زون متفاوت است. در ادامه این مناطق و ملاحظات مربوطه را توضیح میدهیم.
- Zone 0: ناحیهای که گازهای قابل انفجار بهصورت دائم یا طولانیمدت وجود دارند (مانند داخل مخازن سوخت). معمولاً نصب تجهیزات برقی در این ناحیه مجاز نیست.
- Zone 1: ناحیهای که در عملیات نرمال و روزمره، احتمال نشت و تجمع گازهای خطرناک وجود دارد. تجهیزات سردخانه در این محیط باید بالاترین سطح حفاظت (معمولاً Ex d یا Ex e) را داشته باشند.
- Zone 2: ناحیهای که در حالت عادی گاز خطرناکی وجود ندارد و تنها در صورت خرابی یا حادثه (کوتاهمدت) ممکن است فضا خطرناک شود. بسیاری از انبارهای مواد شیمیایی در این دسته قرار میگیرند.
سطوح حفاظت تجهیزات
تجهیزات به کار رفته در سردخانه (مانند کمپرسور، تابلو برق و فنها) از مکانیزمهای مختلفی برای جلوگیری از انفجار استفاده میکنند. شناخت این کدها روی پلاک دستگاه ضروری است.
- Ex d (محفظه ضد شعله): بدنه تجهیزات (مثل پوسته کمپرسور یا باکس تابلو برق) چنان مقاوم ساخته میشود که اگر انفجاری در داخل آن رخ دهد، شعله به بیرون و محیط کارخانه سرایت نمیکند.
- Ex e (ایمنی افزایشیافته): طراحی قطعات بهگونهای است که از ایجاد هرگونه جرقه یا دمای بالا در شرایط عادی و غیرعادی جلوگیری شود. (معمولاً برای ترمینالها و اتصالات).
Ex i (ایمنی ذاتی): محدود کردن انرژی الکتریکی در مدار به حدی که حتی در صورت اتصال کوتاه، انرژی لازم برای جرقه زدن وجود نداشته باشد. (مناسب برای سنسورها و مدارات فرمان).
ویژگیها و مشخصات فنی سردخانه ضد انفجار
یک سردخانه ضد انفجار، ترکیبی پیچیده از مکانیک سیالات و ایمنی الکتریکی است. در طراحی این سیستمها، تمامی نقاطی که پتانسیل ایجاد گرما، اصطکاک یا الکتریسیته ساکن را دارند، شناسایی و ایمنسازی میشوند. مهندسی ساخت در سیروان تهویه بر اساس «به صفر رساندن جرقه» انجام میشود. مشخصات فنی کلیدی این سازهها را در ادامه مرور میکنیم.
ساختار بدنه و مقاومت شیمیایی
در محیطهای صنعتی، سردخانه اغلب در معرض بخارات اسیدی یا حلالهای خورنده قرار دارد. بنابراین، استانداردهای بدنه متفاوت از سردخانههای مواد غذایی است:
- ساندویچ پانلها: استفاده از پانلهای پلیاورتان نسوز (B1 یا B2) با دانسیته بالا. در محیطهای با خوردگی بالا، ورقهای پوششی از جنس استیل ۳۰۴ یا ۳۱۶ (Stainless Steel) انتخاب میشوند تا در برابر واکنشهای شیمیایی مقاوم باشند.
- کفسازی ضد الکتریسیته ساکن: یکی از خطرات پنهان، جرقههای ناشی از تخلیه الکتریسیته ساکن (ESD) هنگام تردد افراد یا حرکت چرخدستیهاست. به همین دلیل، استفاده از کفپوشهای آنتیاستاتیک یا اپوکسی رسانا که به سیستم ارتینگ متصل باشند، الزامی است.
ایمنی در سیکل تبرید و تهویه
تجهیزات مکانیکی که وظیفه ایجاد برودت را دارند، باید با شرایط محیطی Zone مورد نظر سازگار باشند. در ادامه برخی از نکات مهم در این زمینه اشاره شده است.
- کمپرسور و کندانسور: استفاده از تجهیزات با درجه حفاظت Ex d (محفظه ضد شعله) یا Ex n (ضد جرقه). تمامی ترمینالباکسها و اتصالات موتور کاملاً آببندی و رزینکاری شدهاند.
- فنهای ضد جرقه: پروانه فنهای اواپراتور و کندانسور معمولاً از مواد پلیمری خاص یا آلومینیوم ساخته میشوند و هاب (Hub) آنها به گونهای طراحی شده که حتی در صورت لقی یا خرابی بلبرینگ، برخورد پروانه با بدنه منجر به جرقه مکانیکی نشود.
انتخاب مبرد (گاز): در محیطهایی که خودِ اتمسفر قابل اشتعال است، معمولاً از مبردهای خنثی و غیرقابل اشتعال (مانند R134a یا R404A) استفاده میشود تا ریسک مضاعفی به سیستم تحمیل نشود.
سیستمهای الکتریکی و حفاظت (Earthing & Bonding)
پیچیدهترین بخش سردخانه ضد انفجار، مدارات برق و فرمان آن است که در ادامه به برخی از این پیچیدگیها اشاره کردهایم.
- کابلکشی و گلندها: تمام کابلهای عبوری از نوع زرهدار (Armored) هستند تا در برابر ضربات فیزیکی مقاوم باشند. در محل ورود کابل به تجهیزات، از گلندهای ضد انفجار (EX Glands) استفاده میشود تا راه نفوذ گاز به داخل تجهیزات مسدود گردد.
- همبندی و ارتینگ (Earthing): تمامی اجزای فلزی سردخانه (بدنه، سینی کابل، درب، موتورها و…) با تسمههای مسی به یکدیگر و به شبکه ارت اصلی سایت متصل میشوند تا پتانسیل الکتریکی در تمام نقاط صفر باقی بماند.
- روشنایی سرد (Cold Lighting): چراغهای داخل سردخانه از نوع LED با محفظه شیشهای تقویتشده و گارد فلزی هستند که دمای سطحی آنها هرگز از حد مجاز اشتعال گازهای محیط (T-Class) بالاتر نمیرود.
بسیار عالی. در این بخش، تمرکز ما بر نشان دادن درک عمیق از فرآیندهای صنعتی مشتریان است. وقتی مشتری ببیند که شما میدانید «کاتالیست» چیست یا چرا «حلالها» خطرناک هستند، اعتمادش جلب میشود.
صنایع و کاربردهای سردخانه ضد انفجار
استفاده از سردخانه ضد انفجار تنها محدود به پالایشگاهها نیست؛ هر صنعتی که در آن مواد با نقطه اشتعال پایین (Low Flash Point) یا مواد ناپایدار حرارتی نگهداری میشوند، به این سیستم نیاز دارد. در این بخش، کاربردهای حیاتی این تجهیزات را در برخی از صنایع بررسی میکنیم.
برای تمامی صنایعی که در ادامه به آنها اشاره میشود، تیم مهندسی سیروان تهویه آمادگی دارد تا بر اساس MSDS (برگه اطلاعات ایمنی مواد) کالای شما، کلاس حفاظتی و دمای دقیق مورد نیاز را محاسبه و پیشنهاد دهد.
صنایع نفت، گاز و پتروشیمی
این صنعت بزرگترین مصرفکننده تجهیزات EX است. در پتروشیمیها، بسیاری از مواد اولیه یا کاتالیزورها اگر در دمای محیط قرار بگیرند، تجزیه شده و یا وارد واکنشهای گرمازا (Exothermic) میشوند که خود عامل انفجار است. در ادامه مثالهایی برای کاربرد سردخانه ضد انفجار در این صنایع آورده شده است.
- نگهداری پراکسیدهای آلی و کاتالیستهای پلیمریزاسیون. این مواد باید دائماً در دمای پایین (مثلاً زیر صفر یا ۵+ درجه) نگهداری شوند. افزایش دما باعث تجزیه سریع و آزادسازی گازهای قابل انفجار میشود.
آزمایشگاههای کنترل کیفیت پالایشگاه که نمونههای نفت خام (Crude Oil) یا میعانات گازی را برای تست نگهداری میکنند. فضای این آزمایشگاهها معمولاً در طبقهبندی Zone 2 قرار دارد
صنایع تولید رنگ، رزین و حلالها
حلالهای شیمیایی و تینرها، دارای فشار بخار بالایی هستند. در دمای بالا، این مواد به سرعت تبخیر شده و فضای انبار را از گازهای قابل اشتعال اشباع میکنند. سردخانه با پایین آوردن دما، نرخ تبخیر را کاهش میدهد. در ادامه برخی از کاربردهای عملی سردخانه ضد انفجار در این صنایع را مشاهده میکنید.
- ذخیرهسازی بشکههای تینر، استون، تولوئن و الکلهای صنعتی. کوچکترین جرقه ناشی از ترموستات یک کولر گازی معمولی در این انبارها، منجر به فاجعه میشود.
- نگهداری برخی رزینهای خاص که در گرما دچار پلیمریزاسیون زودرس (سفت شدن) میشوند و غیرقابل استفاده میگردند.
صنایع داروسازی و شیمیایی
در خطوط تولید دارو، از الکلها و حلالهای مختلف برای استخراج مواد موثره استفاده میشود. همچنین برخی مواد اولیه دارویی ماهیت انفجاری یا واکنشپذیر دارند. برخی از کاربردهای سردخانه ضد انفجار در صنایع دارویی و شیمیایی در ادامه بیان شده است.
- اتاقکهای سرد (Cold Rooms) برای نگهداری مخازن اتانول یا متانول خالص که در فرآیند داروسازی استفاده میشود.
- نگهداری معرفهای شیمیایی حساس در آزمایشگاههای تحقیق و توسعه که ممکن است در دمای اتاق ناپایدار باشند.
انبار کالاهای خطرناک و لجستیک
شرکتهای لجستیکی که وظیفه حمل و انبارداری مواد شیمیایی را برای مشتریان مختلف بر عهده دارند، ملزم به داشتن فضاهای کانتینری یا ثابت ضد انفجار هستند. به عنوان مثال میتوان به دپوی موقت مواد شیمیایی وارداتی در گمرکات یا مناطق آزاد پیش از ترخیص اشاره کرد.
صنایع نظامی و دفاعی
بخشهای تولید پیشرانها و مواد منفجره نیاز به کنترل دقیق دما و رطوبت دارند. مثلا برای نگهداری برخی از انواع باروت یا سوختهای جامد موشکی که در دماهای بالا دچار تغییر ماهیت شیمیایی شده و خطر خودبهخودی (Spontaneous Combustion) پیدا میکنند.
تجهیزات مورد استفاده در سردخانههای ضد انفجار
تفاوت اصلی یک سردخانه معمولی با یک سردخانه ضد انفجار در اجزای تشکیلدهنده آن است. در سیروان تهویه، تمام قطعات الکتریکی و مکانیکی نصبشده، دارای گواهینامه معتبر بینالمللی (Certificate of Conformity) مطابق با استاندارد ATEX یا IECEx هستند.
ما معتقدیم که در مبحث ایمنی، هیچ جایگزینی برای قطعات اصل، وجود ندارد. در ادامه میتوانید لیست تجهیزات حیاتی به کار رفته در این سیستمها را مشاهده کنید.
کمپرسور ضد انفجار (EX Compressor)
کمپرسور سردخانه به عنوان قلب سیستم، پتانسیل بالایی برای تولید گرما و جرقه در ترمینالهای برق دارد. کمپرسورهای مورد استفاده در این سردخانهها (معمولاً از برندهایی نظیر Bitzer یا Bock با پکیج EX) دارای ویژگیهای زیر هستند:
- باکس ترمینال Ex d: جعبه برق روی بدنه موتور کاملاً آببندی و مقاوم در برابر نفوذ گاز است.
- کنترل دمای بدنه: طراحی موتور بهگونهای است که دمای سطح خارجی آن هرگز از کلاس حرارتی (T-Rating) مجاز محیط (مثلاً T3 یا T4) تجاوز نمیکند.
اواپراتور و فنهای ضد جرقه
اواپراتور مستقیماً در داخل اتاقک سردخانه (محل احتمالی نشت گاز) قرار دارد، بنابراین حساسیت آن بسیار بالاست. برخی از ملاحظات در اواپراتور سردخانه ضد انفجار را در ادامه مشاهده میکنید.
- الکتروموتور فن: موتور فنها از نوع کاملاً بسته (TEFC) و ضد انفجار انتخاب میشوند.
- پروانه آنتیاستاتیک: پرهها از جنس پلاستیک رسانا یا آلومینیوم ساخته میشوند تا در صورت شکستن یا برخورد با قاب، جرقه مکانیکی ایجاد نکنند.
- المنتهای دیفراست: هیترهای یخزدایی دارای پوشش زرهدار و سیستم قطعکن حرارتی اضطراری هستند تا باعث داغ شدن بیشازحد کویلها نشوند.
تابلو برق ضد انفجار (EX Control Panel)
تابلو برق خطرناکترین بخش سیستم است، زیرا کنتاکتورها دائماً در حال قطع و وصل و ایجاد آرک (Arc) هستند.
تابلوها در محفظههای بسیار سنگین و مقاوم، از جنس چدن یا آلومینیوم ضخیم (EX d) حبس میشوند. فلسفه این طراحی آن است که اگر جرقهای داخل تابلو باعث انفجار کوچک شد، بدنه تابلو بتواند فشار انفجار را تحمل کند و اجازه خروج شعله به محیط کارخانه را ندهد.
نکته فنی: در صورت امکان، پیشنهاد میشود تابلو برق در Safe Area (خارج از زون خطر) نصب شود تا هزینهها کاهش یابد، اما در صورت اجبار به نصب در زون، استفاده از تابلو Ex d الزامی است.
سیستم روشنایی و کلیدها
در سردخانه ضد انفجار از چراغهای EX استفاده میشود. این چراغها LED یا فلورسنت با حبابهای شیشهای تقویتشده (مقاوم در برابر ضربه و شوک حرارتی) هستند. در این سردخانهها، کلیدهای روشنایی دارای مکانیزمهای داخلی هستند که جرقه ناشی از قطع و وصل را در محفظه ایزوله خفه میکنند.
تجهیزات کنترلی و سنسورها (Ex i)
برای سنسورهای دما، رطوبت و فشار، از تکنیک ایمنی ذاتی (Intrinsic Safety) استفاده میشود. یعنی این تجهیزات با ولتاژ و جریان بسیار پایین کار میکنند. همچنین از قطعهای به نام بریر (Barrier) در مسیر سیمکشی استفاده میشود تا انرژی الکتریکی را محدود کرده و از حد جرقه زدن پایینتر نگه دارد.
کابلکشی و گلندها (EX Glands)
شاید نادیدهگرفتهشدهترین بخش در بازار غیرحرفهای در تولید سردخانه ضد انفجار، اتصالات کابل باشد. در سردخانه ضد انفجار باید از کابل آرموردار (Armored Cable) استفاده شود. این کابلها دارای یک لایه زره فولادی هستند تا از له شدگی و بریدگی جلوگیری شود.
علاوه بر این در این سردخانههغا باید از گلندهای ضد انفجار بهره برد. در واقع محل ورود کابل به تجهیزات باید توسط گلندهای مخصوص پر شود. این گلندها با استفاده از رزین یا لاستیکهای فشرده، مانع از حرکت گازهای قابل انفجار از طریق لایههای کابل به داخل تجهیزات برقی میشوند.
تفاوت سردخانه ضد انفجار با سردخانه معمولی
شاید در نگاه اول، یک سردخانه ضد انفجار از نظر ظاهری (بدنه ساندویچ پانلی) تفاوت زیادی با یک سردخانه معمولی نداشته باشد؛ اما از نظر مهندسی و عملکرد، تفاوت این دو مانند تفاوت یک «خودروی سواری» با یک «نفربر زرهی» است.
استفاده از تجهیزات برودتی معمولی در محیطهای دارای گازهای اشتعالزا، به منزله قرار دادن یک منبع دائمی جرقه در انبار باروت است. درک این تفاوتهای بنیادی که در جدول زیر به آنها پرداختهایم، به شما کمک میکند تا اهمیت سرمایهگذاری روی سیستمهای ایمن را بهتر درک کنید
معیار مقایسه | سردخانه کانکسی (متحرک) | سردخانه ثابت (اتاقک) |
|---|---|---|
قابلیت جابهجایی | دارد (با جرثقیل و تریلی) | ندارد (ثابت در محل) |
زمان راهاندازی | بسیار سریع (چند روز تا ۲ هفته) | طولانی (۱ تا ۳ ماه) |
نیاز به مجوز ساخت | معمولاً ندارد (سازه موقت) | دارد (نیاز به پایانکار و مجوز شهرداری) |
عملیات بنایی | بدون نیاز به ساختوساز | نیاز به کفسازی، شاسیکشی و دیوارکشی |
ارزش بازفروش | بالا (بهعنوان دستگاه مستقل فروخته میشود) | پایین (هزینه نصب اولیه از بین میرود) |
محدودیت ابعاد | محدود به ابعاد کانتینر (۱۰ تا ۴۰ فوت) | بدون محدودیت (قابل اجرا در هر ابعادی) |
هزینه اولیه | کمتر (حذف هزینههای بنایی) | بیشتر (هزینه مصالح و ساختوساز) |
محل استقرار | فضای باز، حیاط، سوله یا روی تریلی | فضای بسته داخل سوله یا ساختمان |
مزایا و محدودیتهای سردخانه ضد انفجار
شناخت دقیق نقاط قوت و چالشهای مرتبط با سردخانه ضد انفجار، به مدیران پروژه کمک میکند تا برنامهریزی دقیقتری برای بودجه و زمانبندی داشته باشند. در ادامه درباره مزایا و محدودیتهای سردخانه ضد انفجار، توضیح میدهیم.
مزایای راهبردی (چرا این هزینه توجیهپذیر است؟)
مهمترین مزیت، ایجاد حاشیه امن در مناطق پرخطر (Zone 1 & 2) است. این سیستمها ریسک جرقه را به صفر میرسانند و از وقوع حوادث فاجعهبار که میتواند منجر به تلفات انسانی و توقف کامل خط تولید شود، جلوگیری میکنند.
صنایع نفت و پتروشیمی تحت نظارت شدید بازرسان ایمنی و شرکتهای بیمه (الزامات HSE) هستند. استفاده از تجهیزات دارای گواهی ATEX/IECEx، عبور موفق از ممیزیهای ادواری را تضمین کرده و از جریمههای سنگین یا لغو قراردادهای بیمه جلوگیری میکند.
حفاظت از مواد حساس در برابر نوسان دما، یکی از مزایای استفاده از سردخانه ضد انفجار است. بسیاری از سردخانههای EX مجهز به سیستمهای کنترل دقیق و سنسورهای ذاتاً ایمن (Ex i) هستند که دمای مواد شیمیایی ناپایدار را با دقت بالا (مثلاً ۰.۵± درجه) ثابت نگه میدارند.
قابلیت اتصال به سیستمهای مانیتورینگ صنعتی (BMS)، یکی دیگر از مزایای استفاده از سردخانه ضد انفجار است. این سردخانهها قابلیت یکپارچهسازی با سیستمهای کنترل مرکزی کارخانه را دارند. بدین ترتیب اپراتور میتواند بدون حضور فیزیکی در زون خطر، وضعیت دما و عملکرد کمپرسور را از اتاق کنترل ایمن، رصد کند.
محدودیتها و چالشهای اجرایی (چه نکاتی را باید بدانید؟)
هزینه سرمایهگذاری اولیه در سردخانه ضد انفجار بالاتر است. باید بپذیریم که قیمت تجهیزات ضد انفجار به دلیل تکنولوژی ساخت پیچیده و هزینههای دریافت لایسنس بینالمللی، به مراتب بالاتر از تجهیزات معمولی است. این هزینه، بهای تکنولوژی ایمنی است.
زمان تحویل طولانیتر یکی دیگر از محدودیتهای سردخانه ضد انفجار است. بسیاری از قطعات خاص (مانند کمپرسورهای EX قدرت بالا یا سنسورهای خاص) بهصورت موجود در بازار نیستند و نیازمند سفارشگذاری وارداتی هستند. بنابراین زمانبندی پروژه باید با دید بلندمدتتری تنظیم شود.
از جمله چالشهای یک سردخانه ضد انفجار، حساسیت در تعمیر و نگهداری است. تعمیرات این سردخانهها نمیتواند توسط تکنسینهای معمولی انجام شود. هرگونه دستکاری غیراصولی، سوراخکاری روی بدنه تابلو یا تعویض قطعه با نمونه غیر EX، کل گواهینامه ایمنی دستگاه را باطل میکند. نگهداری این سیستمها نیازمند پرسنل آموزشدیده و صدور مجوز کار گرم (Hot Work Permit) است.
یکی دیگر از موارد قابل عنوان، محدودیت در تغییرات بعدی است. بر خلاف سردخانههای معمولی، شما نمیتوانید پس از نصب، به راحتی محل لامپها را تغییر دهید یا کابلکشی جدیدی اضافه کنید. هر تغییری نیازمند بازطراحی و تأیید مجدد کارشناس ایمنی است.
قیمت سردخانه ضد انفجار چگونه محاسبه میشود؟
در پروژه سردخانههای صنعتی معمولی، قیمت عمدتاً تابعی از «ابعاد» و «قدرت موتور» است. اما در سردخانههای ضد انفجار، فرمول قیمتگذاری کاملاً متفاوت و پیچیدهتر است.
در اینجا، شما تنها هزینه تجهیزات را نمیپردازید، بلکه هزینه تکنولوژی ایمنی، گواهینامههای بینالمللی و مهندسی ریسک را پرداخت میکنید. برای دریافت یک برآورد دقیق، مهندسان ما باید فاکتورهایی که در ادامه به آنها اشاره میکنیم را بررسی کنند.
کلاسبندی منطقه خطر
کلاسبندی منطقه خطر، مهمترین عامل تعیینکننده قیمت است. تجهیزات مناسب برای Zone 2 (کمخطر) معمولاً قیمت پایینتری دارند. تجهیزات مناسب برای Zone 1 (پرخطر) باید دارای تکنولوژیهای حفاظتی بسیار پیشرفته (مانند Ex d یا Ex e) باشند که قیمت نهایی را به شدت افزایش میدهد.
توجه داشته باشید که تفاوت قیمت یک موتور Zone 1 با Zone 2 میتواند تا ۲ برابر باشد.
گروه گازی و کلاس حرارتی
نوع گاز یا ماده شیمیایی موجود در محیط، نوع تجهیزات را تعین میکند. مثلا حفاظت در برابر گاز هیدروژن (گروه IIC) بسیار دشوارتر و گرانتر از گاز پروپان (گروه IIA) است. تجهیزاتی که بتوانند در محیط هیدروژنی کار کنند، گرانترین نوع تجهیزات هستند.
نکته بعدی به کلاس حرارتی مربوط است. اگر ماده شیمیایی شما دمای اشتعال پایینی داشته باشد، باید از تجهیزاتی استفاده شود که دمای بدنهشان بسیار پایین بماند. این تکنولوژی هزینه بالایی دارد و طبیعتا هزینه اجرای پروژه را افزایش میدهد
نوع برند و گواهینامهها
در بازار ضد انفجار، برندهای چینی، اروپایی غربی و اروپای شرقی وجود دارند. استفاده از برندهای تراز اول جهانی که دارای گواهینامه ATEX معتبر و قابل رهگیری باشند، هزینه ارزی بالایی دارد اما تنها راه تضمین ایمنی صددرصدی است.
نوع سیستم تابلو برق
تابلو برق ضد انفجار یکی از گرانترین اجزای سیستم است. قیمت این تابلوها بر اساس وزن، ضخامت بدنه و تعداد ورودی/خروجیها تعیین میشود. هرچه سیستم کنترلی پیچیدهتر باشد، ابعاد و قیمت این باکس افزایش مییابد.
هزینههای تست و بازرسی (QC)
در سردخانه ضد انفجار، برخلاف سردخانه معمولی، نیازمند رعایت نکات زیر هستیم.
- تستهای غیرمخرب (NDT) روی جوشکاریها.
- تستهای فشار و نشتی دقیق.
- تهیه Final Book (کتابچه نهایی) شامل تمامی سرتیفیکیتها و نقشههای As-Built است که نیازمند نفرساعت مهندسی بالایی است.
هشدار جدی درباره
قیمتهای پایین؟
اگر برای سردخانه ضد انفجار، پیشنهادی با قیمت بسیار پایینتر از عرف بازار دریافت کردید، حتماً «اصالت گواهینامهها» و «تطابق تجهیزات با زون محیط» را چک کنید. استفاده از یک گلند کابل تقلبی یا موتور معمولی رنگشده به جای ضد انفجار، شاید قیمت را نصف کند، اما ریسک انفجار را به ۱۰۰٪ میرساند.
پروژههای اجرا شده توسط سیروان تهویه
در صنایع پرخطر، «تجربه» تنها یک مزیت نیست، بلکه شرط بقاست. سیروان تهویه افتخار دارد که در تأمین تجهیزات برودتی ایمن برای سایتهای پتروشیمی، پالایشگاهها و صنایع دارویی کشور مشارکت داشته است.
ما افتخار داریم که در حوزههای حساس و استراتژیک، از سردخانههای ضد انفجار تا رک سردخانه و موتورخانههای مرکزی (پاور پک) با راندمان بالا، شریک مطمئن کسبوکارهای بزرگ و کوچک بودهایم.
مراحل طراحی تا ساخت سردخانه ضد انفجار
احداث سردخانه در محیطهای پرخطر، جایی برای آزمون و خطا باقی نمیگذارد. در سیروان تهویه، ما از یک «پروتکل اجرایی ۸ مرحلهای» تبعیت میکنیم که بر اساس استانداردهای مدیریت پروژه و الزامات ایمنی ATEX تدوین شده است. مسیر همکاری ما برای رسیدن به یک محصول ایمن به شرح زیر است.
دریافت درخواست و بررسی ماهیت مواد (MSDS Review)
در گام نخست، علاوه بر ابعاد و ظرفیت، ما از شما برگه اطلاعات ایمنی مواد (MSDS) را درخواست میکنیم. باید دقیقاً بدانیم چه مادهای (حلال، کاتالیست، گاز یا دارو) قرار است نگهداری شود و نقطه اشتعال (Flash Point) آن چقدر است.
تحلیل محیط خطر و کلاسبندی (Zone Classification)
اگر نقشههای زونبندی سایت شما آماده باشد، آنها را بررسی میکنیم. در غیر این صورت، با همکاری کارشناسان HSE شما، مشخص میکنیم که محل نصب در کدام محدوده (Zone 1 یا Zone 2) و در معرض کدام گروه گازی (IIA, IIB, IIC) قرار دارد. این مرحله، «خشت اول» طراحی است، میتوانید مطمئن باشید که ما این خشت را کج نمیگذاریم.
محاسبه بار برودتی با ضریب اطمینان
مهندسان ما بار حرارتی را محاسبه میکنند، اما با در نظر گرفتن «ضریب اطمینان ایمنی». تجهیزات باید بهگونهای انتخاب شوند که حتی در اوج گرما، فشار کاری کمپرسور از حد مجاز بالاتر نرود و دمای قطعات به نقطه خطرناک نرسد.
طراحی سیستم EX و انتخاب متد حفاظت
بر اساس زونبندی، استراتژی حفاظت تعیین میشود. در این مرحله ما بررسی میکنیم که آیا باید از تابلوهای ضد شعله (Ex d) استفاده کنیم؟ آیا تجهیزات ضد جرقه (Ex n) کافی هستند؟ نقشه کابلکشی و محل قرارگیری سنسورها در این مرحله نهایی میشود.
تأمین تجهیزات با گواهی اصالت
مهمترین مرحله اجرایی، خرید قطعات است. ما متعهد هستیم که تمام تجهیزات (موتور، فن، گلند و…) را تنها از برندهای معتبر و همراه با گواهینامه (Certificate) اصلی تأمین کنیم. هیچ قطعهای بدون شناسنامه وارد خط تولید نمیشود.
ساخت و مونتاژ توسط تکنسینهای مجاز
فرآیند مونتاژ سردخانه ضد انفجار توسط تیم فنی ویژهای انجام میشود که به اصول کابلکشی زرهدار، نصب گلندها و آببندی تابلوهای EX تسلط کامل دارند. کوچکترین خراش روی سطح فلنجهای ضد شعله (Flame Path) میتواند ایمنی کل دستگاه را مختل کند.
بازرسی فنی و تستهای ایمنی (QC & Testing)
پیش از ارسال به سایت، دستگاه تحت تستهای سختگیرانه قرار میگیرد. برخی از این تستها عبارتند از مواردی که در ادامه عنوان شدهاند.
- تست پیوستگی سیستم ارتینگ (Earth Continuity).
- تست فشار هیدرواستاتیک (برای مبدلها).
- بررسی نهایی تطابق قطعات با لیست استاندارد.
تحویل، نصب و ارائه Final Book
پس از نصب و راهاندازی در سایت مشتری، «کتابچه نهایی پروژه» تحویل داده میشود. این سند شامل تمام نقشههای As-Built، گواهینامههای قطعات و دستورالعملهای نگهداری است که برای بازرسان ایمنی و شرکت بیمه حیاتی خواهد بود.
خدمات پس از فروش و پشتیبانی
در سیروان تهویه، ما باور داریم که پایان یک پروژه، آغاز تعهدی بلندمدت است. یک سردخانه ضد انفجار، سرمایهگذاری بزرگی است که نیاز به نگهداری و پشتیبانی مداوم دارد. خدمات پس از فروش جامع و متخصصانه ما، تضمینکننده عملکرد بیوقفه و افزایش طول عمر سیستم تبرید شما خواهد بود.
ما در سیروان تهویه، کیفیت تجهیزات و اجرای خود را تضمین میکنیم. تمامی قطعات اصلی مورد استفاده در سیستمهای سردخانه سیروان تهویه، از کمپرسور و کندانسور گرفته تا اواپراتور و تابلو برق و کنترلر، دارای گارانتی معتبر هستند. این گارانتی، آرامش خاطر شما را در برابر هرگونه نقص فنی احتمالی فراهم میکند و اطمینان میدهد که در صورت بروز مشکل، قطعات معیوب در چارچوب گارانتی تعویض یا تعمیر خواهند شد.
عملکرد بهینه و طول عمر یک سردخانه صنعتی به شدت وابسته به سرویسهای نگهداری دورهای است. تیم متخصص سیروان تهویه، در صورت نیاز، برنامههای سرویس منظم و پیشگیرانه را برای مشتریان خود ارائه میدهد. این سرویسها شامل بازرسی دقیق کمپرسور، بررسی سطح و کیفیت روغن، تنظیمات شیر انبساط، تمیزکاری کویلهای اواپراتور و کندانسور و بررسی عملکرد کلی سیستم تبرید است تا از بروز مشکلات احتمالی جلوگیری شود.
دسترسی سریع و مطمئن به قطعات یدکی اصل، برای به حداقل رساندن زمان توقف سیستم در مواقع اضطراری حیاتی است. سیروان تهویه با داشتن ارتباط مستقیم با برندهای معتبر جهانی (مانند بیتزر، دانفوس، کوپلند و…)، قادر به تأمین سریع و مطمئن قطعات یدکی اصلی برای تمامی سیستمهای نصب شده خود است. ما اطمینان میدهیم که در صورت نیاز، قطعه مورد نیاز شما در کوتاهترین زمان ممکن در دسترس خواهد بود.
سوالات متداول سردخانه ضد انفجار
در پروژههای صنعتی، ابهامات فنی میتواند منجر به تصمیمات پرهزینه شود. در این بخش، به رایجترین پرسشهای مهندسان و مدیران پروژههای نفت و گاز درباره سردخانههای EX پاسخ دادهایم.
آیا میتوان سردخانه معمولی موجود را به ضد انفجار (Retrofit) تبدیل کرد؟
خیر، و انجام این کار بهشدت خطرناک است.
ضد انفجار بودن یک «سیستم» است، نه فقط تعویض یک قطعه. حتی اگر موتور و فن را عوض کنید، کابلکشیهای قبلی، جنس ساندویچ پانل، تابلو برق و حتی نحوه اتصالات زمین (Earthing) سردخانه معمولی با استانداردهای EX مطابقت ندارد. تبدیل غیراصولی، ایمنی کاذبی ایجاد میکند که در صورت بروز حادثه، عواقب حقوقی سنگینی دارد. توصیه مهندسی، ساخت دستگاه از پایه (Scratch) است.
چه نوع مبردی (گاز) برای استفاده در محیطهای پرخطر مناسبتر است؟
در محیطهایی که خودِ اتمسفر (بیرون سردخانه) قابلیت اشتعال دارد، نباید از مبردهای اشتعالزا (مانند آمونیاک یا هیدروکربنهایی مثل R290 و R600) استفاده کرد، زیرا در صورت نشتی، ریسک را دوچندان میکنند. ما معمولاً از مبردهای ایمن و خنثی (گروه ایمنی A1) مانند R134a یا R404A استفاده میکنیم که غیرقابل اشتعال و غیر سمی هستند.
تفاوت تجهیزات «ضد جرقه» با «ضد انفجار» چیست؟
این اصطلاحات اغلب جابجا استفاده میشوند، اما از نظر استاندارد متفاوتاند. تجهیزات ضد جرقه (معمولاً با کد Ex n) طوری طراحی شدهاند که در حالت عادی جرقه نزنند و برای مناطق کمخطر (Zone 2) مناسباند. اما تجهیزات ضد انفجار (مانند Ex d) بدنهای بسیار مقاوم دارند که حتی اگر انفجاری در داخل آنها رخ دهد، آن را مهار میکنند و برای مناطق پرخطر (Zone 1) الزامی هستند.
آیا امکان نصب سردخانه ضد انفجار در فضای باز مناطق گرمسیر وجود دارد؟
بله. برای پروژههای جنوب کشور (مناطق نفتی)، علاوه بر استاندارد EX، استاندارد حفاظتی IP55 یا IP65 (ضد آب و گردوغبار) و طراحی تروپیکال لحاظ میشود. کندانسورها با فینهای مقاوم و تابلو برقها با سایبان محافظ تجهیز میشوند تا گرمای خورشید باعث افزایش دمای تجهیزات به نقطه خطرناک نشود.
زمان تحویل سردخانه ضد انفجار چقدر است؟
به دلیل اینکه بسیاری از قطعات اصلی (مانند کمپرسورهای EX و سنسورهای خاص) باید از منابع معتبر خارجی تأمین شوند و فرآیند تست و کنترل کیفیت (QC) زمانبر است، زمان تحویل این دستگاهها طولانیتر از سردخانههای معمولی است.
آیا همراه با دستگاه، گواهینامه ارائه میشود؟
بله. در زمان تحویل پروژه، کتابچه نهایی شامل گواهینامههای اصل ATEX/IECEx برای تکتک قطعات اصلی (موتور، تابلو، گلندها و…) به کارفرما ارائه میشود تا برای بازرسیهای ایمنی و پوشش بیمه مورد استفاده قرار گیرد.
سرمایهگذاری روی ایمنی؛ تضمین تداوم تولید در محیطهای پرخطر
در صنایع استراتژیک نفت، گاز و شیمیایی، «ایمنی» یک آپشن لوکس نیست؛ بلکه پیششرط تمام عملیاتهاست. انتخاب یک سردخانه ضد انفجار استاندارد، تنها به معنای خرید تجهیزات نیست؛ بلکه به معنای خرید «بیمهنامهای برای تداوم تولید» است. زیرا یک حادثه کوچک ناشی از جرقه در انبار مواد شیمیایی، میتواند منجر به توقف خط تولید، خسارات مالی سنگین و عواقب حقوقی جبرانناپذیر شود.
ما در سیروان تهویه، شکاف میان «مهندسی برودت» و «مهندسی ایمنی» را پر کردهایم. تیم فنی ما با تسلط بر استانداردهای ATEX و IECEx، تجهیزاتی را طراحی میکند که نه تنها دمای مطلوب را تأمین میکنند، بلکه خیال شما را از بابت پاسکردن سختگیرانهترین ممیزیهای HSE و بازرسیهای بیمه راحت میسازند.
مشاوره تخصصی طراحی و ساخت سردخانه
در صورتی که نیاز به اجرای یک سردخانه ضد انفجار، بدون دغدغه درباره ایمنی هستید، همین حالا شماره خود را برای ما ارسال کنید تا کارشناسان ما در اسرع وقت با شما تماس بگیرند.
