در هر سردخانه صنعتی، سیستم تبرید نقش اصلی در حفظ دمای مطلوب و جلوگیری از فساد مواد را بر عهده دارد. اجزای سیستم تبرید، هرکدام وظیفه مشخصی در انتقال حرارت و تولید برودت دارند. عملکرد هماهنگ این اجزا، تضمین‌کننده پایداری دما، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات سردخانه است.
شناخت دقیق اجزای اصلی سیستم تبرید برای مدیران صنایع غذایی، دارویی و تاسیسات سردخانه‌ای اهمیت زیادی دارد؛ چرا که انتخاب صحیح هر جزء، مستقیماً بر راندمان نهایی سیستم و هزینه‌های بهره‌برداری تأثیر می‌گذارد.

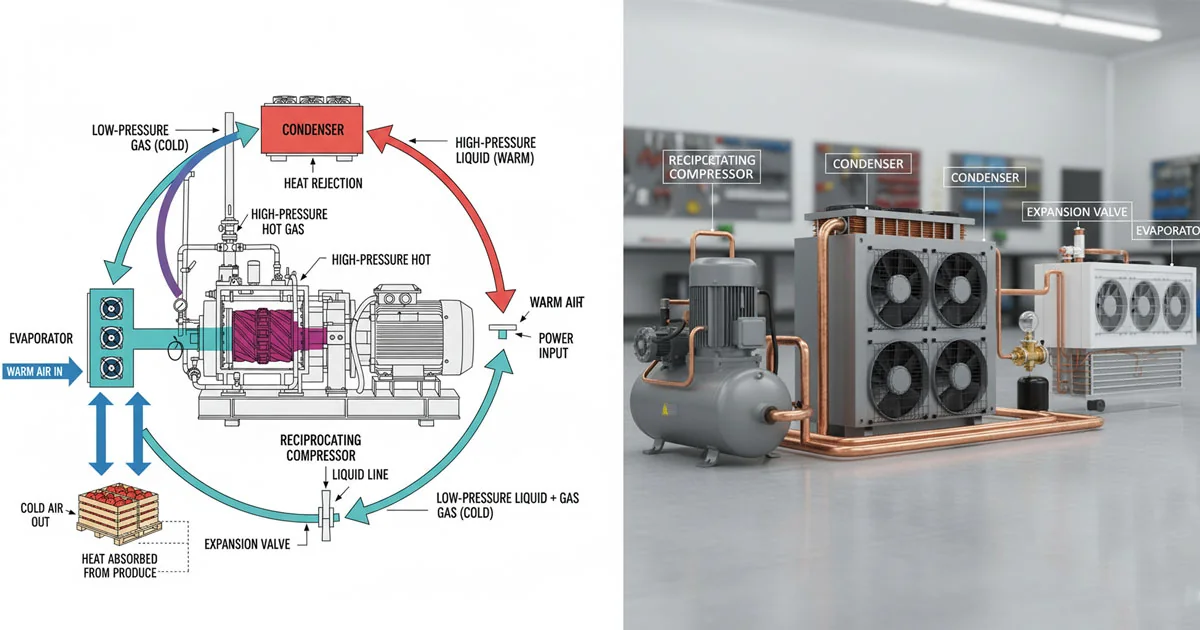

در این مقاله، مهمترین اجزای سیستم تبرید شامل کمپرسور، کندانسور و اواپراتور به‌عنوان سه رکن اصلی سیکل تبرید معرفی می‌شوند و سپس سایر تجهیزات جانبی مورد بررسی قرار می‌گیرند. هدف این است که با درک نقش هر جزء، تصمیم‌گیری در طراحی یا به‌روزرسانی سردخانه با آگاهی فنی بیشتری انجام شود.
کمپرسور سردخانه؛ قلب سیستم تبرید
کمپرسور، به‌عنوان مهمترین اجزای سیستم تبرید سردخانه، مانند قلب در بدن انسان، وظیفه گردش گاز مبرد در مدار را بر عهده دارد. گاز مبرد پس از جذب حرارت از داخل سردخانه، با فشار و دمای پایین وارد کمپرسور می‌شود. در این مرحله، کمپرسور گاز را فشرده کرده و با فشار و دمای بالا به کندانسور می‌فرستد تا فرآیند دفع حرارت آغاز شود.
به بیان ساده، هر بار که کمپرسور شروع به کار می‌کند، چرخه تبرید فعال می‌شود و دمای سردخانه در محدوده تنظیم‌شده باقی می‌ماند. اگر کمپرسور به‌درستی انتخاب یا تنظیم نشود، عملکرد کل سیستم دچار اختلال شده و مصرف انرژی افزایش می‌یابد.
انواع کمپرسورهای مورد استفاده در سردخانه‌ها
انتخاب نوع کمپرسور به ظرفیت سرمایش مورد نیاز، نوع گاز مبرد و نوع سردخانه (بالای صفر یا زیر صفر) بستگی دارد. رایج‌ترین مدل‌ها شامل موارد زیر می‌شوند.
- کمپرسور پیستونی (Reciprocating): ساختار مکانیکی ساده، مناسب سردخانه‌های کوچک و پروژه‌هایی با بار متغیر.
- کمپرسور اسکرو (Screw): راندمان بالا در بارهای سنگین و محیط‌های صنعتی، عمر طولانی و کارکرد یکنواخت.
- کمپرسور اسکرال (Scroll): صدای کمتر، لرزش پایین و مناسب سردخانه‌های متوسط یا فروشگاهی.
هرکدام از این مدل‌ها در شرایط خاص، کارایی ویژه‌ای دارند و انتخاب درست آن‌ها باید بر اساس محاسبه دقیق بار برودتی و نوع کاربری سردخانه انجام شود.
نکات مهم در انتخاب کمپرسور سردخانه
یک کمپرسور مناسب باید با سایر اجزای سیستم هماهنگ باشد و در شرایط کاری مختلف راندمان خود را حفظ کند. هنگام انتخاب باید به موارد زیر توجه شود.
- ظرفیت تبرید: انتخاب ظرفیت نامتناسب باعث کاهش راندمان یا استهلاک زودرس می‌شود.
- نوع گاز مبرد: هر کمپرسور فقط با چند نوع مبرد سازگار است؛ باید از گاز توصیه‌شده توسط سازنده استفاده شود.
- نوع کاربرد: سردخانه‌های زیر صفر، بالای صفر یا دو مداره نیازهای متفاوتی دارند.
- کیفیت روغن کمپرسور: روغن نامناسب باعث سایش قطعات داخلی و افت کارایی سیستم می‌شود.
- دسترسی به خدمات و قطعات یدکی: در پروژه‌های صنعتی بلندمدت، قابلیت سرویس و پشتیبانی اهمیت زیادی دارد.
نکات اجرایی در نصب و بهره‌برداری
علاوه بر انتخاب صحیح، نحوه نصب و بهره‌برداری نیز نقش تعیین‌کننده‌ای در عمر مفید کمپرسور دارد. بنابراین باید به نکات زیر توجه شود.
- لوله‌کشی و عایق‌کاری باید طبق استاندارد انجام شود تا از برگشت مایع مبرد جلوگیری شود.
- در سردخانه‌های حیاتی مانند دارویی، استفاده از سیستم کمپرسور رزرو (Standby) الزامی است.
- کنترل دما و فشار به کمک تابلو برق و سنسورهای دقیق باید به‌صورت مداوم انجام شود.
- سرویس دوره‌ای و بررسی وضعیت روغن از خرابی‌های پرهزینه جلوگیری می‌کند.
کمپرسور، نقطه آغاز و پایان هر چرخه تبرید است و سلامت آن به معنی پایداری کل سیستم است. در طراحی و اجرای سردخانه، انتخاب نوع کمپرسور، برند معتبر و ظرفیت مناسب باید زیر نظر متخصصان انجام شود. برای آشنایی بیشتر با مدل‌ها، مشخصات فنی و نکات انتخاب صحیح، پیشنهاد می‌کنیم صفحه کمپرسور سردخانه را مطالعه کنید.
کندانسور؛ خنک‌سازی گاز و تبدیل آن به مایع
پس از فشرده‌سازی گاز مبرد در کمپرسور، نوبت به کندانسور می‌رسد تا گرمای تولیدشده در سیکل تبرید را به محیط دفع کند. وظیفه کندانسور این است که گاز داغ و پرفشار خروجی کمپرسور را خنک کرده و به مایع تبدیل کند. در واقع، کندانسور نقطه‌ای است که انرژی جذب‌شده از داخل سردخانه به بیرون منتقل می‌شود.
اگر کندانسور نتواند گرما را به‌درستی دفع کند، دمای مبرد در مدار بالا می‌رود و در نتیجه راندمان سیستم کاهش یافته و مصرف برق افزایش پیدا می‌کند. به همین دلیل، انتخاب درست نوع کندانسور و طراحی محل نصب آن اهمیت زیادی دارد.
انواع کندانسورهای مورد استفاده در سردخانه
انتخاب نوع کندانسور بستگی به ظرفیت سیستم، شرایط آب‌وهوایی و فضای نصب دارد. در سردخانه‌های صنعتی، معمولاً از یکی از سه نوع زیر استفاده می‌شود:
- کندانسور هوایی (Air Cooled): رایج‌ترین نوع در ایران؛ گرما را از طریق جریان هوای فن‌ها دفع می‌کند. نصب آسان و هزینه نگهداری پایین دارد، اما در مناطق گرم، راندمان آن کاهش می‌یابد.
- کندانسور آبی (Water Cooled): گرما را به آب منتقل می‌کند و سپس آب در برج خنک‌کن گردش دارد. راندمان بالاتر در اقلیم‌های گرم و خشک، اما نیازمند سیستم تصفیه و تأمین آب.
- کندانسور تبخیری (Evaporative): ترکیبی از دو نوع بالا؛ آب و هوا هم‌زمان در فرآیند خنک‌سازی شرکت دارند. بازدهی بالا اما هزینه نگهداری بیشتر نسبت به مدل هوایی.
نکات مهم در انتخاب و طراحی کندانسور
برای اطمینان از عملکرد بهینه سیستم، چند نکته کلیدی زیر باید در انتخاب و طراحی کندانسور رعایت شود.
- ظرفیت دفع حرارت (Heat Rejection Capacity): باید متناسب با ظرفیت کمپرسور انتخاب شود تا سیستم در فشار کاری مناسب عمل کند.
- جریان هوا و موقعیت نصب: کندانسورهای هوایی باید در فضای باز با تهویه مناسب نصب شوند تا هوای گرم بازگشتی در اطراف آن جمع نشود.
- جنس لوله و فین‌ها: استفاده از لوله مسی با فین آلومینیومی استاندارد، تبادل حرارتی را بهینه می‌کند.
- نگهداری و شست‌وشوی دوره‌ای: آلودگی سطح فین‌ها می‌تواند تا ۳۰٪ از ظرفیت خنک‌کاری را کاهش دهد.
- کنترل فشار و دمای کندانسینگ: در سیستم‌های هوشمند، تنظیم خودکار سرعت فن‌ها به کاهش مصرف انرژی کمک می‌کند.
توصیه‌های اجرایی در نصب کندانسور
عملکرد صحیح کندانسور علاوه بر طراحی، به اجرای اصولی نیز وابسته است. در ادامه به برخی از این نکات اشاره می‌کنیم.
- مسیر لوله‌کشی باید کوتاه، با حداقل افت فشار و عایق‌کاری مناسب باشد.
- در پروژه‌های صنعتی بزرگ، از چند کندانسور به‌صورت موازی برای افزایش پایداری سیستم استفاده می‌شود.
- محل نصب باید در برابر تابش مستقیم آفتاب و موانع جریان هوا محافظت شود.
- سرویس منظم شامل شست‌وشوی فین‌ها، بررسی فن‌ها و کنترل سطح روغن کمپرسور (در سیستم‌های متصل) ضروری است.
کندانسور، مرز میان بخش داغ و سرد سیکل تبرید است و سلامت آن تأثیر مستقیم بر راندمان کل سیستم دارد. انتخاب نوع مناسب، طراحی دقیق و نگهداری منظم، سه عامل کلیدی در حفظ کارایی سیستم‌های سردخانه‌ای هستند. برای مشاهده مدل‌ها، ظرفیت‌ها و جزئیات فنی بیشتر، می‌توانید به صفحه کندانسور سردخانه مراجعه کنید.
اواپراتور؛ جذب گرما از داخل سردخانه
اواپراتور، آخرین حلقه از چرخه تبرید در مسیر انتقال حرارت است و مستقیماً در فضای سردخانه نصب می‌شود. وظیفه آن جذب گرمای هوای داخل سردخانه و انتقال آن به مبرد در حال تبخیر است. در واقع، اواپراتور همان بخشی است که باعث می‌شود دمای هوای داخل اتاق سرد به حد مطلوب برسد و محصولات در شرایط پایدار نگهداری شوند.
در اواپراتور، مایع مبرد که از شیر انبساط عبور کرده و فشار آن کاهش یافته، وارد کویل‌ها می‌شود. در اثر تبخیر مبرد درون این کویل‌ها، گرمای هوای عبوری از سطح فین‌ها گرفته می‌شود و هوایی که دوباره سرد شده به داخل فضا بازمی‌گردد. این فرآیند به‌طور مداوم تکرار می‌شود تا دمای سردخانه ثابت بماند.
انواع اواپراتورهای سردخانه
انتخاب نوع اواپراتور به دمای کاری سردخانه و نوع محصول بستگی دارد. در سیستم‌های صنعتی، معمولاً از یکی از سه مدل زیر استفاده می‌شود.
- اواپراتور هوایی (Air Cooler): متداول‌ترین نوع، با فن‌هایی که هوا را از میان فین‌های آلومینیومی عبور می‌دهند. مناسب برای سردخانه‌های مواد غذایی، دارویی و پروتئینی.
- اواپراتور صفحه‌ای (Plate Type): بیشتر در تونل‌های انجماد سریع یا تماس مستقیم با محصول به‌کار می‌رود.
- اواپراتور با سیستم دیفراست (Defrost System): مجهز به المنت برقی یا مدار گاز داغ برای ذوب برفک‌ها؛ مناسب محیط‌های مرطوب یا دمای زیر صفری.
نکات مهم در انتخاب اواپراتور سردخانه
برای حفظ راندمان سرمایشی و یکنواختی دما، باید چند نکته کلیدی که در ادامه به آن‌ها اشاره می‌کنیم، در انتخاب و طراحی اواپراتور مورد توجه قرار گیرد.
- ظرفیت تبخیر: متناسب با ظرفیت کمپرسور و حجم فضای سردخانه انتخاب شود.
- تعداد و توان فن‌ها: هرچه جریان هوا یکنواخت‌تر باشد، توزیع دما در نقاط مختلف سردخانه بهتر خواهد بود.
- فاصله نصب از دیواره‌ها و سقف: نصب نادرست باعث ایجاد نقاط گرم یا سرد در فضا می‌شود.
- جنس لوله و فین: معمولاً از لوله‌های مسی و فین‌های آلومینیومی برای انتقال حرارت بهتر استفاده می‌شود.
- سیستم دیفراست: انتخاب نوع مناسب (برقی، گاز داغ یا آبی) بر اساس شرایط دمایی و میزان رطوبت محیط.
نگهداری و سرویس دوره‌ای اواپراتور
عملکرد پایدار اواپراتور در گرو نگهداری منظم و تمیز بودن سطح فین‌ها است. در ادامه دلایل این مسئله و نکات مهم درباره نگهداری و سرویس دوره‌ای اواپراتور را توضیح می‌دهیم.
- یخ‌زدایی منظم (Defrosting): برفک‌های تجمع‌یافته عایق حرارتی ایجاد می‌کنند و تبادل حرارت را کاهش می‌دهند.
- تمیز کردن فین‌ها و فن‌ها: آلودگی سطح فین‌ها راندمان سرمایشی را کاهش می‌دهد.
- بررسی عملکرد فن‌ها و یاتاقان‌ها: صدای غیرعادی یا لرزش نشانه نیاز به سرویس است.
- بازرسی نشتی مبرد در اتصالات ورودی و خروجی کویل‌ها.
اواپراتور، نقطه تماس مستقیم بین اجزای سیستم تبرید و فضای سردخانه است و کیفیت عملکرد آن، مستقیماً بر یکنواختی دما و کیفیت نگهداری محصولات تأثیر می‌گذارد. انتخاب صحیح ظرفیت، نوع دیفراست و طراحی جریان هوا، سه عامل اصلی در افزایش عمر مفید سیستم و کاهش مصرف انرژی هستند. برای مشاهده مدل‌ها، مشخصات فنی و توصیه‌های طراحی، به صفحه اواپراتور سردخانه مراجعه کنید.
سایر اجزای مؤثر در سیکل تبرید سردخانه
در کنار سه مورد مهم از اجزای سیستم تبرید (کمپرسور، کندانسور و اواپراتور) قطعات دیگری نیز در مدار تبرید وجود دارند که هرچند کوچکتر به‌نظر می‌رسند، اما در عملکرد دقیق و پایدار سیستم نقش حیاتی دارند. این اجزا مسئول کنترل جریان مبرد، تنظیم فشار، ایمنی مدار و انتقال صحیح حرارت هستند.
بدون عملکرد درست این قطعات، حتی بهترین کمپرسور یا اواپراتور نیز نمی‌تواند راندمان مطلوبی داشته باشد. در ادامه، مهمترین اجزای مکمل سیکل تبرید معرفی می‌شوند.
شیر انبساط (Expansion Valve)
شیر انبساط وظیفه کاهش فشار مبرد را پیش از ورود به اواپراتور بر عهده دارد. این کاهش فشار باعث تبخیر سریع مبرد و ایجاد سرمایش می‌شود. در واقع کارکردهای این قطعه شامل موارد زیر می‌شود.
- کنترل‌کننده میزان مبرد ورودی به اواپراتور
- تنظیم دمای تبخیر متناسب با بار برودتی
- جلوگیری از ورود مبرد مایع اضافی به اواپراتور
گاز مبرد (Refrigerant)
گاز مبرد، حامل انرژی حرارتی در سیستم است و با تغییر حالت بین مایع و بخار، گرما را از داخل سردخانه به بیرون منتقل می‌کند. رایج‌ترین مبردها در سردخانه‌های صنعتی، آمونیاک (NH₃) و مبردهای فریونی (R404A، R507، R22) هستند.
انتخاب نوع مبرد بستگی به نوع سیستم، ظرفیت و ملاحظات زیست‌محیطی دارد. در سیستم‌های جدید، مبردهای سازگار با محیط زیست جایگزین مدل‌های قدیمی شده‌اند.
روغن کمپرسور (Compressor Oil)
روغن در کمپرسور نقش روان‌ساز، خنک‌کننده و آب‌بند را ایفا می‌کند. استفاده از روغن نامناسب یا بی‌کیفیت می‌تواند باعث سایش قطعات مکانیکی و افت راندمان سیستم شود. انتخاب روغن باید متناسب با نوع مبرد و طراحی کمپرسور باشد. در سیستم‌های بزرگ، فیلتر جداکننده روغن (Oil Separator) برای کنترل میزان برگشت روغن به مدار ضروری است.
تابلو برق و سیستم کنترل
تابلو برق سردخانه، مرکز کنترل و نظارت بر عملکرد تمام اجزای سیستم تبرید است. مهمترین کارکردهای تابلو برق و سیستم کنترل، شامل موارد زیر می‌شود.
- کنترل دمای داخلی، فشار گاز و زمان‌های کارکرد تجهیزات
- محافظت در برابر نوسانات برق و افزایش فشار ناگهانی
- در سیستم‌های پیشرفته‌تر، امکان مانیتورینگ و کنترل از راه دور (Remote Monitoring) نیز وجود دارد.
لوله‌ها و اتصالات مسی
لوله‌های مسی مسیر حرکت مبرد را بین اجزای مختلف سیستم ایجاد می‌کنند. کیفیت و نحوه نصب آن‌ها تأثیر مستقیمی بر کارایی و طول عمر سیستم دارد. در استفاده و نصب این لوله‌ها و اتصالات باید به نکات زیر توجه شود.
- استفاده از لوله با ضخامت استاندارد و جوشکاری مناسب
- عایق‌کاری کامل خطوط مکش برای جلوگیری از تقطیر
- طراحی مسیر لوله‌کشی کوتاه و بدون زانویی‌های غیرضروری برای کاهش افت فشار
شیرآلات و تجهیزات کنترلی
شیرآلات مختلفی مانند شیر برقی، شیر اطمینان (Safety Valve)، پرشر سوئیچ و ترموستات در سیستم تبرید مورد استفاده قرار می‌گیرند. در ادامه چند مورد از این تجهیزات و کارکرد آن‌ها را عنوان کرده‌ایم.
- شیر برقی: باز و بسته شدن مسیر مبرد طبق فرمان ترموستات
- پرشر سوئیچ: محافظت از سیستم در برابر فشار بیش از حد
- ترموستات: کنترل دمای فضای سردخانه با دقت بالا
در کنار سه جزء اصلی، این تجهیزات مکمل باعث می‌شوند سیکل تبرید پایدار، ایمن و اقتصادی عمل کند. در طراحی سیستم‌های صنعتی، هماهنگی میان این اجزا و انتخاب برندهای معتبر اهمیت زیادی دارد؛ موضوعی که در پروژه‌های سیروان تهویه با دقت مهندسی و استانداردهای روز جهانی رعایت می‌شود.
ارتباط بین اجزای سیستم تبرید؛ چرا هماهنگی مهم است؟
در سیستم تبرید سردخانه، هیچ قطعه‌ای به‌صورت مستقل عمل نمی‌کند. کمپرسور، کندانسور، اواپراتور و سایر اجزا در قالب یک مدار بسته با یکدیگر در ارتباط هستند. کوچک‌ترین ناهماهنگی میان ظرفیت‌ها، فشارها یا دمای کاری هر جزء می‌تواند کل عملکرد سیستم را مختل کند.
به‌عنوان مثال، اگر ظرفیت اواپراتور کمتر از توان کمپرسور باشد، بخشی از گاز مبرد بدون تبخیر کامل به کمپرسور بازمی‌گردد و باعث ضربه مایع (Liquid Slugging) و آسیب مکانیکی می‌شود. یا اگر کندانسور ظرفیت کافی برای دفع حرارت نداشته باشد، فشار تخلیه کمپرسور افزایش می‌یابد و مصرف انرژی بالا می‌رود.
هماهنگی بین اجزا نه‌تنها برای راندمان بالا، بلکه برای افزایش عمر مفید تجهیزات و کاهش هزینه‌های نگهداری نیز ضروری است. این هماهنگی از مرحله طراحی آغاز می‌شود و تا اجرای دقیق و تنظیمات نهایی ادامه دارد.
عوامل کلیدی در ایجاد هماهنگی بین اجزای سیستم
- محاسبه دقیق بار برودتی: اولین و مهمترین گام در طراحی است که مشخص می‌کند چه ظرفیت تبریدی برای فضا لازم است.
- انتخاب تجهیزات متناسب با هم: ظرفیت کمپرسور، سطح حرارتی کندانسور و توان اواپراتور باید هم‌خوانی داشته باشند.
- طراحی صحیح مسیر لوله‌کشی و شارژ مبرد: فشار و جریان مبرد باید مطابق نقشه فنی سیستم تنظیم شود.
- تنظیمات دقیق تابلو برق و کنترلرها: عملکرد خودکار اجزا باید بر اساس دمای تنظیمی، فشار و زمان‌های کاری هماهنگ شود.
- نظارت مهندسی در مرحله اجرا: در پروژه‌های صنعتی، کنترل نصب و تست نهایی سیستم باید توسط متخصصان تبرید انجام شود.
هماهنگی دقیق بین اجزا، یعنی تبدیل مجموعه‌ای از تجهیزات به یک سیستم واقعی و کارآمد. در طراحی‌های استاندارد، هر جزء به‌گونه‌ای انتخاب می‌شود که عملکرد جزء دیگر را تکمیل کند. نتیجه این هم‌افزایی، سردخانه‌ای است که دمای پایدار، مصرف انرژی بهینه و عمر طولانی‌تری دارد.
جمع‌بندی
سیستم تبرید، بخش مهمی از هر سردخانه صنعتی است و کیفیت عملکرد آن به هماهنگی دقیق میان اجزای سیستم تبرید وابسته است. کمپرسور، کندانسور و اواپراتور سه رکن اصلی این چرخه هستند که با کمک قطعات جانبی مانند شیر انبساط، گاز مبرد، تابلو برق و لوله‌های مسی، فرایند انتقال حرارت را به شکلی مداوم و کنترل‌شده انجام می‌دهند.
درک نقش و ارتباط میان این اجزا به شما کمک می‌کند تا در زمان طراحی یا ارتقای سردخانه، انتخابی آگاهانه و اقتصادی داشته باشید. بسیاری از مشکلاتی که در بهره‌برداری از سردخانه‌ها دیده می‌شود (مانند افت راندمان، نوسان دما یا استهلاک زودرس تجهیزات) ناشی از انتخاب نادرست یا عدم هماهنگی اجزای تبرید است.
